产品概述

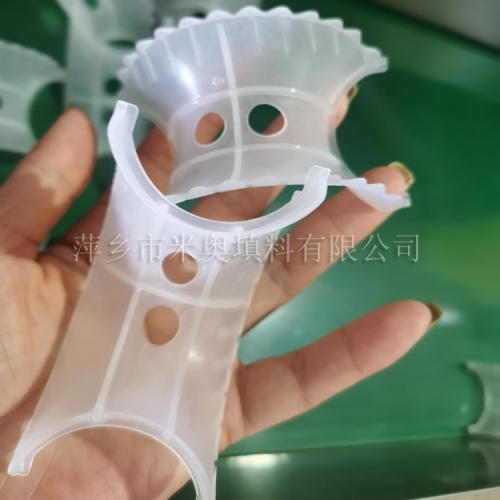

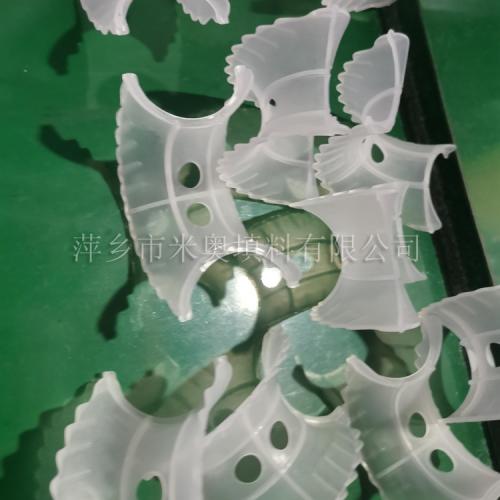

塑料异鞍环是20世纪70年代美国Noton公司对普通矩鞍环填料作出了改进,其特点是将扇形弧面改进成带锯齿边缘的贝壳状弧面,并在鞍背上增加了开孔,这样填料层内的通道更加通畅,改善了液体分布性能,降低了气体通过的阻力,提高了传质性能。塑料异鞍环鞍形填料类似于马鞍形状,这种填料层中主要为弧形的液体通道,填料层内的空隙较环形填料(尤其较拉西环填料)更加连续。
产品特性
塑料异鞍环具有空隙率大,压降和传质单元高度低,泛点高、汽液接触充分、比重小、传质效率高、压降低,通量大,效率高,负荷弹性性大,抗污性好等特点。
应用范围
塑料异鞍环广泛用于石油、化工、氯碱、煤气、环保等行业的填料塔中,如脱蜡油精制萃取、脱甲烷、苯酐精制等。
几何性能
规格
D×H×S(mm)
|
比表面积
m2/m3
|
空隙率
%
|
堆积重量
Kg/m3
|
堆积个数
n/m3
|
Φ25×12.5×1.2
|
260
|
90
|
92
|
51200
|
Φ38×19×1.4
|
178
|
96
|
75
|
25200
|
Φ50×25×1.5
|
168
|
97
|
68
|
9400
|
Φ76×38×3.0
|
130
|
98
|
52
|
3700
|
塑料填料的理化性能
性能\材质
密度 g/cm3
|
PE
0.94~0.96
|
PP
0.89~0.91
|
RPP
0.92~0.94
|
PVC
1.32~1.44
|
CPVC
1.50~1.54
|
PVDF
1.75~1.78
|
使用温度 ℃
|
≤90
|
≤100
|
≤130
|
≤60
|
≤90
|
≤280
|
耐化学腐蚀性
|
耐腐蚀
|
耐腐蚀
|
耐腐蚀
|
耐腐蚀
|
耐腐蚀
|
耐腐蚀
|
抗压强度 N/mm
|
≥6.0
|
≥6.5
|
≥7.0
|
≥6.0
|
≥8.0
|
≥10.0
|
执行标准
中华人民共和国机械行业标准HG/T 3986-2007《塑料填料技术条件》。
