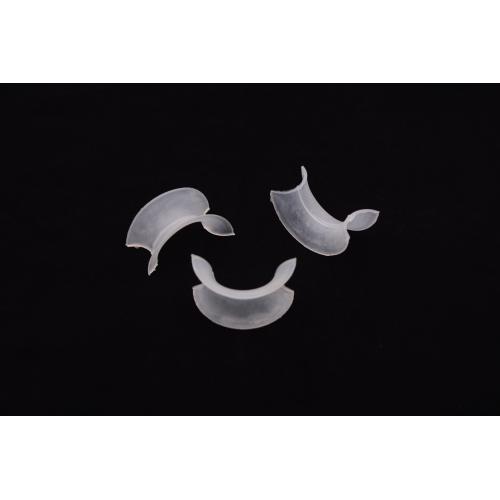

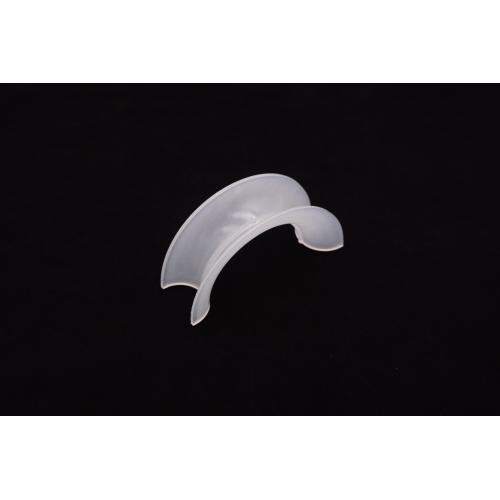

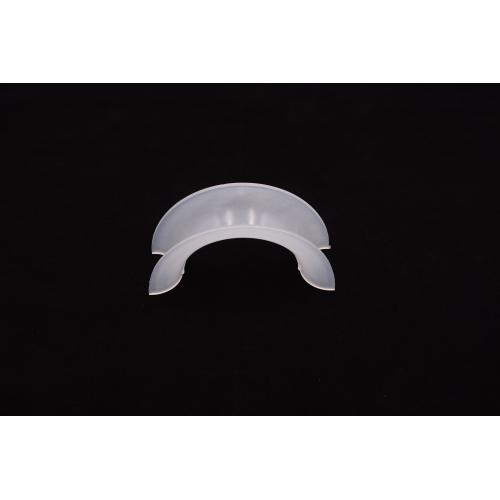

塑料矩鞍环填料的形状介于环形与鞍形之间,因而兼有两者之优点,这种结构有利于液体分布和增加了气体通道,比 鲍尔环 阻力小、通量大、效率高。填料强度和刚性较好,是目前应用较广的一种散装填料。矩鞍填料将弧鞍填料两端的弧形面改为矩形面,且两面大小不等,即成为矩鞍填料。矩鞍填料堆积时不会套叠,使床层孔隙率均匀,改善了液体分布性能。矩鞍环液体散布性能与拉西环或弧鞍形环相比,其液泛点高,压降和传质单元高度较低。塑料矩鞍环填料具有压降低、通量大、效率高、负荷弹性大、抗污性好。在各种介质中的使用温度为60-150摄氏度,目前塑料矩鞍环填料主要应用于氯碱、石油、 化工、环保等行业的填料塔中。
材质:塑料矩鞍环填料是以耐热、耐化学腐蚀的塑料,包括聚乙烯(PE)、聚丙烯(PP)、增强聚丙烯(RPP)、聚氯乙烯(PVC)、氯化聚氯乙烯(CPVC)及聚偏氟乙烯 (PVDF)等制成的塔填料。
塑料矩鞍环填料参数:
规格 |
外径 × 高 × 厚 |
比表面积 |
空隙率 |
堆积个数 |
堆积重度 |
干填料因子 |
mm |
mm |
m2/m3 |
m3/m3 |
n/m3 |
Kg/m3 |
m-1 |
16 |
16*12*1mm |
461 |
0.806 |
365099 |
167 |
879 |
25 |
25*12.5*1.2mm |
288 |
0.847 |
97680 |
133 |
473 |
38 |
38*19*1.2mm |
265 |
0. 95 |
25200 |
63 |
405 |
50 |
50*25*1.5mm |
250 |
0.96 |
9400 |
75.2 |
332 |
76 |
76*38*0.6mm |
200 |
0.97 |
3700 |
59.2 |
289
|
