矩鞍环(25 38 50 76)

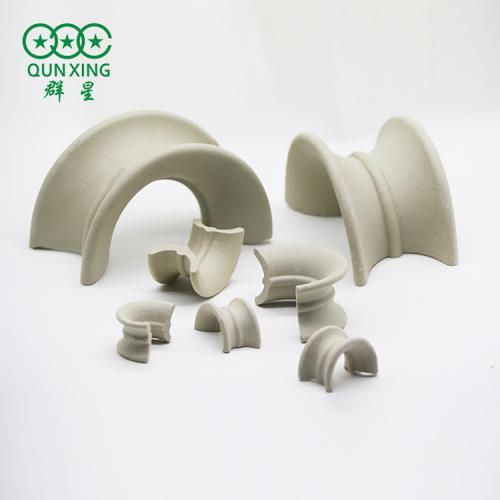

陶瓷矩鞍环采用连续挤出的工艺进行加工，与同种材质的拉西环填料相比，陶瓷矩鞍环具有通量大、压降低、效率高等优点。矩鞍环填料床层具有较大的空隙率，床层内多为圆弧形液体通道，减少了气体通过床层的阻力，也使液体向下流动时的径向扩散系数减小。

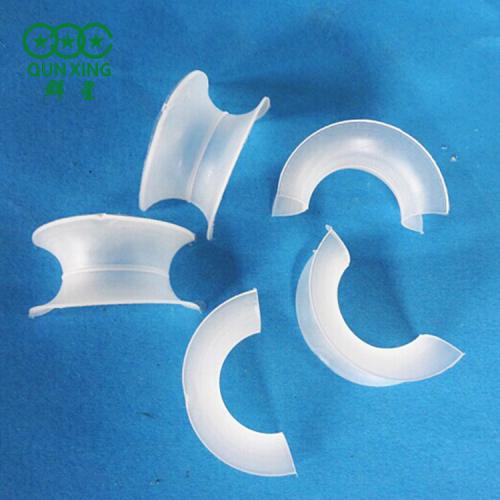

塑料矩鞍环是对弧鞍形环的改进，其主要区别在于将一对弧形面改为矩形面，且内外曲率半径不同，从而避免了容易叠套的缺点，使床层孔隙率均匀，改善了液体分布性能。塑料矩鞍环液体分布性能与拉西环或弧鞍形环相比，其液泛点高，压降和传质单元高度较低。

金属矩鞍环填料的形状介于环形与鞍形之间，因而兼有两者之优点。结构上金属矩鞍环填料在鞍形基础上增加了环形筋，避免了重迭，保证了一定的强度与刚性，冲出了几个小爪，增加了气液搅动，强化了传质，从而产生了独特的性能。

金属矩鞍环填料国内有简称为英特洛克斯填料，在国际上享有很高的声誉。这种新型的高效填料，用于装备新填料塔，其高度比板式塔降低35%，直径减小30%，或提高效率10-30%，减少压力损失20-60%。国内干式蒸馏代替湿式蒸馏试验研究表明，可降低投资20%。总之，采用新型的环矩鞍可以增加产率低能耗或成本，提高分离效率。

金属矩鞍环填料的材质可有多种，如碳钢，不锈钢304、304L、321、316、316L等，可供选择。
