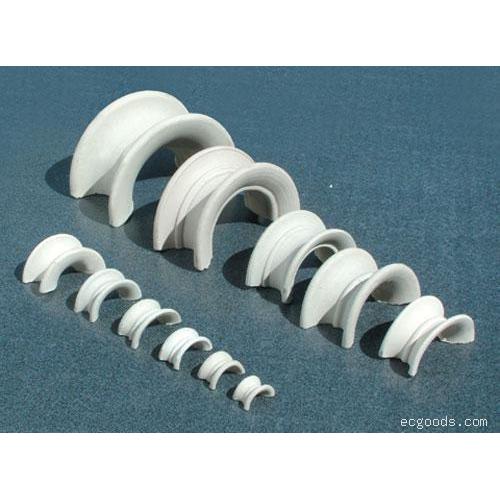

陶瓷矩鞍环属于陶瓷填料的一种,它采用连续挤出的工艺进行加工,与同种材质的拉西环填料相比,具有通量大、压降低、效率高等优点。
矩鞍环填料床层具有较大的空隙率,床层内多为圆弧形液体通道,减少了气体通过床层的阻力,也使液体向下流动时的径向扩散系数减小。
矩鞍环填料适用范围:
可用于化工、冶金、煤气等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔等。
矩鞍环填料性能指标及规格表:
规格
|
径x高x厚
mm
|
堆积比重
kg/m3
|
比表面积
m2/m3
|
空隙率
m3/m3
|
干填料因子
|
堆积个数
n/m3
|
Φ16
|
16x12x3
|
710
|
450
|
70
|
1311
|
382000
|
Φ25
|
25x20x3
|
610
|
250
|
74
|
617
|
84000
|
Φ38
|
38x30x4
|
590
|
164
|
75
|
389
|
25000
|
Φ50
|
50x42x6
|
560
|
142
|
76
|
323
|
9300
|
Φ76
|
76x53x9
|
520
|
92
|
78
|
194
|
1800
|

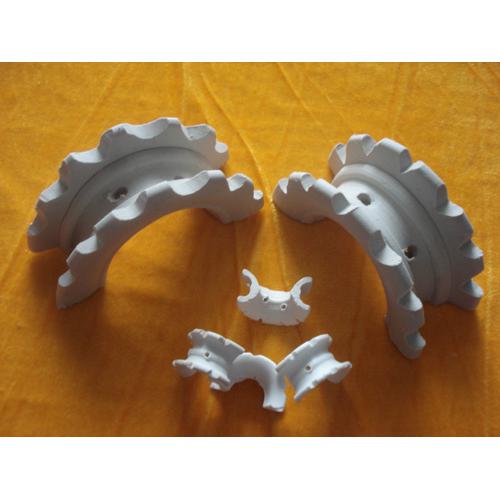

陶瓷化工填料异鞍环:是在矩鞍环填料的基础上加以改进的新型陶瓷填料,将矩鞍填料的平滑弧形侧面改为锯齿形或纹纹凸起的侧面。这样在填料床层内,增加了陶瓷化工填料间接触的空隙,使之更有利于气体和液体在填料层中的流动和扩散,具有压降低,传质效率高等特点,陶瓷异鞍环广泛应用于硫酸生产的干燥塔和吸收塔中。
陶瓷异鞍环填料技术参数:
规格
mm
|
径*高*厚 mm
|
比表面积m²/m³
|
空隙率m³/m³
|
堆积个数n/m³
|
堆积重度 kg/m³
|
干填料因子 m-1)
|
ø25
|
25*20*3
|
190
|
0.78
|
76600
|
510
|
340
|
ø38
|
38*30*4
|
131
|
0.84
|
24600
|
463
|
190
|
ø50
|
50*42*6
|
88.4
|
0.81
|
7344
|
454
|
166
|
ø76
|
76*53*9
|
58.5
|
0.77
|
1976
|
489
|
127
|
