详细信息

特点

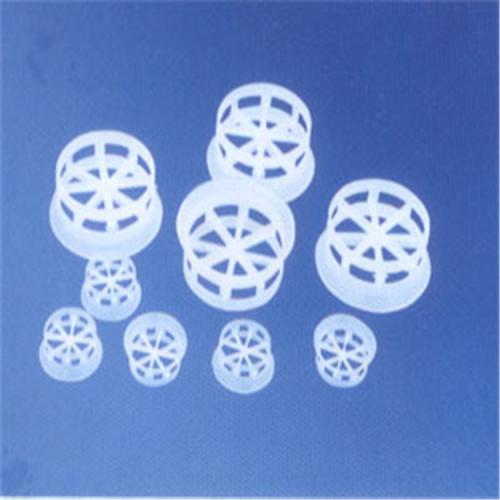

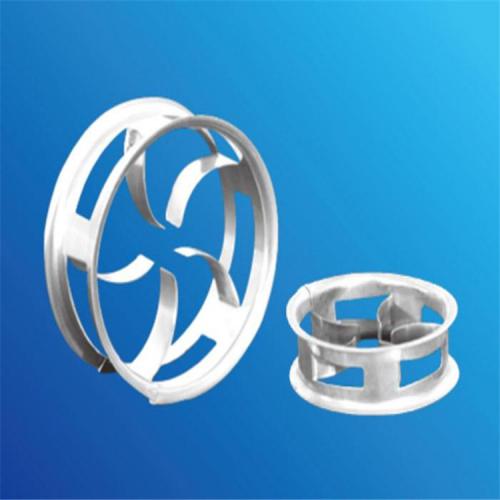

阶梯环的高径比仅为鲍尔环的一半,并在环的一端增加了锥形翻边,这样减少了气体通过床层的阻力.并增大了通量,填料的强度也较高，由于其结构特点，使填料层内填料间多呈点接触。这样既增大了空隙率、减少了压降，而且又构成了液体沿填料表面流动的汇集或分散点，促进液膜表面更新和液体混合作用，使气液分布均匀，增加了气液接触表面而提高了传质效率，一般由塑料、陶瓷、金属做成。材质不同，结构也有所不同，金属阶梯环内筋结构同鲍尔环，舌片弯向呈叶片状；塑料及瓷质阶梯环的内筋结构与塑料鲍尔环相似，也有米字形和井字形之分。

31、产品结构特点：

陶瓷阶梯环填料吸收了短拉西环的特点，降低了环的高度，减薄了材质厚度。陶瓷阶梯环填料扩口部分的锥顶角为900-1200，相应的锥体高度取填料高度的1/5。填料的高径比为1/2。在陶瓷阶梯环一端具有锥形扩口。扩口的主要作用在于：1）改善填料在塔内的堆砌情况，增大了相邻填料间的空隙，消除了产生积液池的根源；2）增加产品的机械强度，由于破坏了填料结构的轴对称性，增加了填料投放时的定向几率；3）填料在堆积时填料环隙之间的接触由以线性接触为主变成以点接触为重，减小了气体穿过填料层的阻力，促进了液膜的表面更新，有利于填料层传质效率的提高。

品牌：		型号：	DN76,DN50,DN38,DN25	加工定制：	是
含量≥：	23 %	材质：	耐酸耐热陶瓷	厂商：	萍乡化工填料
密度：	3 g/cm3	执行质量标准：	陶瓷阶梯环填料参照执行GB/T18749-2008

规格参数

名称	规格 mm	直径x高度x壁厚 mm	比表面积 m2/m3	空隙率 %	堆重 kg/m3	堆积个数 per/m3	干填料因子 m-1
塑料阶梯环	Φ25	25×13×1.2	228	90	98	81500	313
	Φ38	38×19×1.4	133	93	58	27200	176
	Φ50	50×25×1.5	114	94	55	10740	143
	Φ76	76×37×3.0	90	93	698	3420	112

金属阶梯环	Φ25	25×12.5×0.5	221	95	383	98120	257
	Φ38	38×19×0.6	153	96	325	30040	173
	Φ50	50×25×0.8	109	96	308	12340	123
	Φ76	76×38×1.2	72	96	306	3540	81

名称	规格 mm		径x高x厚 mm	比表面积 m2/m3	空隙率 %	堆积重量 kg/m3	堆积个数 per/m3	堆积个数 per/m3
陶瓷阶梯环	Φ25		25×20×3	270	73	700	58000	540
	Φ38		38×25×4	220	74	680	20730	378
	Φ50		50×30×5	150	78	630	9178	232
	Φ76		76×45×9	105	79.5	580	2415	158
陶瓷阶梯环执行标准		《耐化学腐蚀陶瓷塔填料技术条件》（GB/T18749-2008）

主要技术指标

规格	比表面积m2/m3	孔隙率%	堆积数n/m3	堆积重量kg/ m3
16mm	327	88	322100个	110
25mm	228	90	81500个	85
38mm	132.5	91.2	27200个	74
50mm	114.2	92.5	10750个	62
76mm	87.2	93.8	3250个	60

陶瓷阶梯环填料

2、陶瓷阶梯环填料特性参数

规格 mm	径高厚 mm	比表面积 m²/m³	空隙率 m³/m³	堆积个数 n/m³	堆积重量 Kg/m³	干填料因子 m-1
Φ25	25203	228	0.735	72000	700	540
Φ38	38254	157	0.742	21600	650	378
Φ50	50305	112	0.783	9100	630	232
Φ76	76459	77	0.792	2500	600	158

3、陶瓷阶梯环填料物理性能

指标名称	技术指标
密度	2.3-2.4 g/cm³
吸水率	0.1-0.5%
耐压强度	≥5.5 N /mm
耐温度	≥1000℃
耐酸度	≥99.5%

4、产品用途

陶瓷阶梯环填料应用如下：

1）精细化工装置易聚合堵塔的氢氰酸发生塔、a-基丙烯酸甲酯精馏塔；

2）合成氨和尿素生产中气体净化工艺二氧化碳吸收塔，如原来陶瓷拉西环改为DN50陶瓷阶梯环后，使塔的生产能力提高，并改善了塔的操作性能，改造的的再生气二氧化碳（CO2）纯度也得到显著提高；

3）在黄金、铜、锌、铅等冶炼厂中的尾气制酸过程中的干燥塔和吸收塔中应用陶瓷阶梯环填料非常成功。

适用范围

各种逆流式自然通风冷却塔及机力通风冷却塔。

用途

二氧化碳脱气塔、臭氧接触反应塔、酸雾净化塔，合成反应塔作填料
