技术参数

产品概述：

阶梯环填料的侧端增加了翻边，不但可以增加填料环的机械强度，而且由于破坏了填料结构的对称性，因而增加了填料投放时的定向几率。又由于翻边的影响，使得填料在堆积时填料环隙之间的接触由此线性接触为主变为以点接触为主。这样，不但增加了填料颗粒之间的空隙，减少了气体穿过填料层的阻力，而且这些接触点还可以为液体沿填料表面流动的汇聚分散点，从而促进了液膜的表面更新，有利于填料传质效率的提高。

规格:Ф16mm、Ф25mm、Ф38mm、Ф50mm、Ф76mm

阶梯环的高径比仅为鲍尔环的一半,并在环的一端增加了锥形翻边,这样减少了气体通过床层的阻力.并增大了通量,填料的强度也较高，由于其结构特点，使填料层内填料间多呈点接触。这样既增大了空隙率、减少了压降，而且又构成了液体沿填料表面流动的汇集或分散点，促进液膜表面更新和液体混合作用，使气液分布均匀，增加了气液接触表面而提高了传质效率，一般由塑料、陶瓷、金属做成。材质不同，结构也有所不同，金属阶梯环内筋结构同鲍尔环，舌片弯向呈叶片状;塑料及瓷质阶梯环的内筋结构与塑料鲍尔环相似，也有米字形和井字形之分。

规格参数

名称	规格	直径x高度x壁厚	比表面积	空隙率	堆重	堆积个数	干填料因子
Name	Normal	Diameter×Height×Thickness	Surface area	Void space	Bulk density	No.elements	Packing factor
	mm	mm	m2/m3	%	kg/m3	per/m3	m-1
塑料阶梯环	Φ25	25×13×1.2	228	90	98	81500	313
Cascade ring	Φ38	38×19×1.4	133	93	58	27200	176
	Φ50	50×25×1.5	114	94	55	10740	143
	Φ76	76×37×3.0	90	93	698	3420	112
金属阶梯环	Φ25	25×12.5×0.5	221	95	383	98120	257
Cascade	Φ38	38×19×0.6	153	96	325	30040	173
ring	Φ50	50×25×0.8	109	96	308	12340	123
	Φ76	76×38×1.2	72	96	306	3540	81
	产品制造、验收标准按行业标准HG/T21557.2-95 《不锈钢阶梯环填料》执行。
陶瓷阶梯环	Φ25	25×15×3	210	73	650	72000	540
Cascade ring	Φ38	38×23×4	153	74	630	21600	378
	Φ50	50×30×5	102	76	580	9100	232
	Φ76	76×46×9	75	78	530	2500	158

产品图片

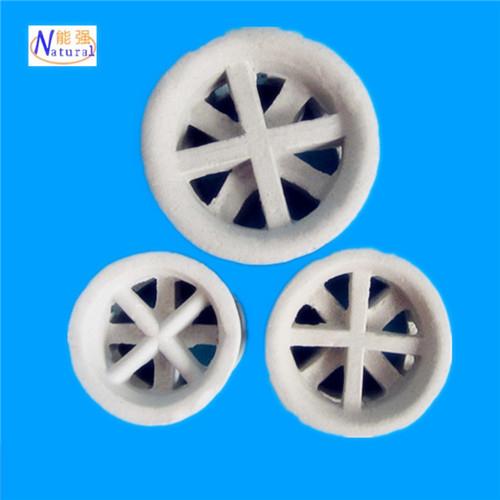

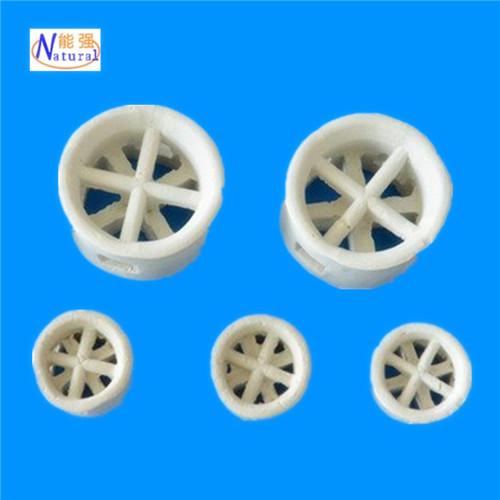

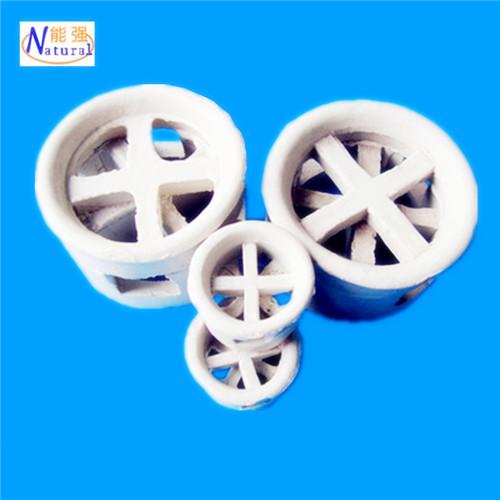

陶瓷阶梯环1
