详细信息

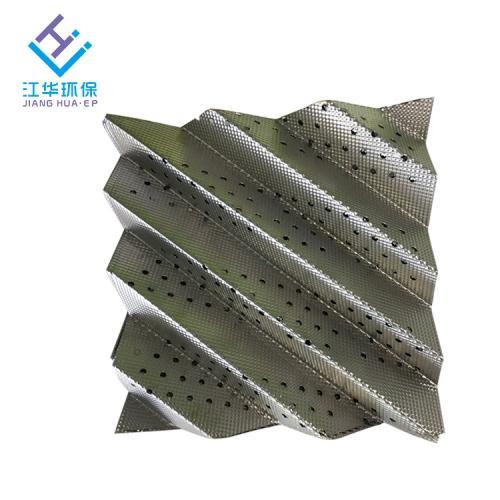

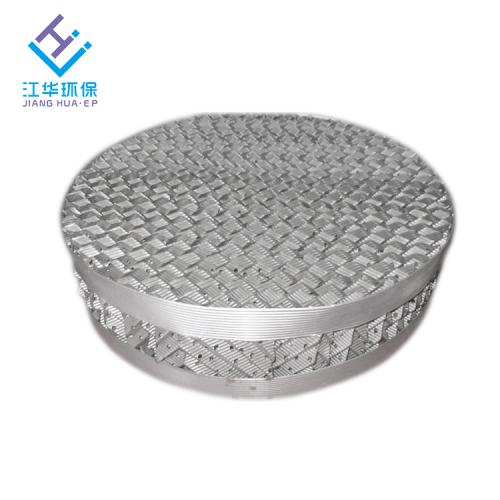

孔板波纹填料是由若干波纹平行且垂直排列的金属波纹片组成，波纹片上开有小孔，波纹顶角约900度，波纹形成的通道与垂直方向成45度或30度角度。相邻两波纹片流道成90度，上下两盘波纹填料旋转90度叠放，在直径较小用法兰连接的塔内，波纹填料做成一个个整的圆盘，直径略小于塔的内径。在直径较大的塔内，每盘波纹填料分成数块，通过人孔放入塔内，在塔内拉拼成一个个完整的圆盘，上下两盘填料的波纹片旋转90度安装，使流体在塔内充分混合。
孔板波纹填料的主要材质有不锈钢、铜、铝、铁、镍合金、钛材（TA1、TA2、TA10）等。采用不锈钢304、321、316L、904l、双相钢2205、2507等材质的又称为不锈钢丝网波纹填料。
技术参数
|
型号 |
峰高 mm |
比表面积 m2/m3 |
空隙率 % |
理论板数 l/m |
压力降 MPa/m |
F因子 m/s(kg/m3)0.5 |
|
SM125 |
24 |
125 |
98.5 |
1-1.2 |
1.5x10-4 |
3 |
|
SM250 |
12 |
250 |
97 |
2-2.5 |
1.5-2x10-4 |
2.6 |
|
SM350 |
6 |
350 |
95 |
3.5-4 |
1.5x10-4 |
2 |
|
SM450 |
6.5 |
450 |
93 |
4-4.5 |
1.8x10-4 |
1.5 |
