| 联系人： | 刘美兰 |
| 所在城市： | 江西省 萍乡市 |
| 详细地址： | 湘东区下埠镇（萍乡市陶瓷工业基地） |
| 公司网站： | www.chemxing.com |
| 电子邮件： | info@chemxing.com |
| 公司电话： | 13607991813 |
| 传真： | 0799-6812659 |
| 手机： | 13607993381 |
| QQ： | 2853003551 |
详细信息

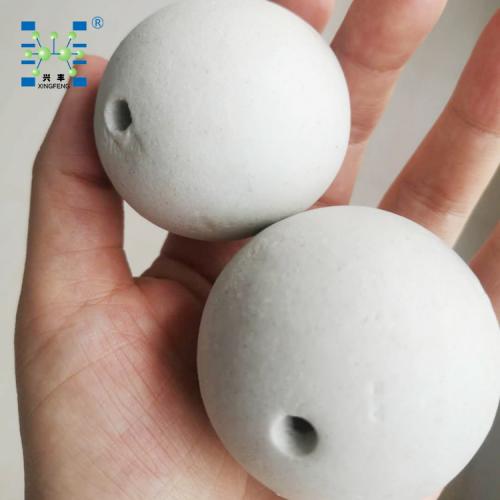

开孔瓷球是在惰性氧化铝瓷球的基础上开发的新产品，它以球体直径为轴心进行开孔，既具有一定的机械强度、化学稳定性和热稳定性，又增加了比表面积和空隙 率，从而增加了物料的分散性和通量，降低了系统的阻力。可广泛用于石油、化工和天然气等行业替代惰性氧化铝瓷球作催化剂的覆盖支撑填料。
开孔瓷球是根据填料的传质效果和介质，通过对填料层流体特性的研究，在惰 性瓷球的基础上通过外形改造设计制成的一种新型支承、覆盖用球形填料。其主要原理为：采用刚玉和莫来石为产品主晶相，以长石玻璃和高岭土烧结体为结构桥 梁，利用了氧化铝烧结体刚玉和莫来石晶体的高机械强度、耐高温、耐急冷急热特性、抗氧化、耐磨损、极低的化学活性、耐强酸碱腐蚀等。

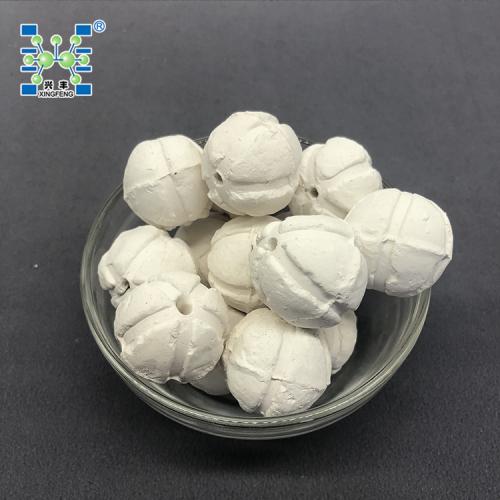

开孔瓷球以球体直径开设单个或多个圆孔，解决了单个球体的回旋阻力问题。 曲纹型开孔瓷球条纹或凸点外凸表面，提高了填料层的空隙率和比表面积，液体再分布能力强，汽液分散性能优良，与惰性氧化铝瓷球相同条件下的使用性能比较， 空隙率增大12%，接触比表面积增大25%，阻力减少15%。同时可以容纳、截留焦粉、胶质、重金属杂质，避免其沉积在催化剂床层结焦、毒害催化剂。
应用范围
开孔瓷球广泛应用于石油、化工和天然气等行业替代惰性瓷球作催化剂的支撑覆盖的垫层材料和充当塔填料使用。
性能参数
|
规格 |
普通瓷球 |
惰性氧化铝瓷球 |
中铝瓷球 |
高铝瓷球 |
99纯铝瓷球 |
||||
|
Al2O3+SiO2(%) |
>93< |
>92 |
>93 |
>94 |
>99 |
||||
|
Al2O3 (%) |
17-23 |
23-30 |
47-56 |
90-92 |
99 |
||||
|
Fe2O3 (%) |
<1 |
<1 |
<1 |
<1 |
0.2 |
||||
|
CaO (%) |
<0.5 |
<1.5 |
<2 |
<4 |
0.2 |
||||
|
MgO(%) |
<0.5 |
<2.5 |
<0.5 |
<0.5 |
0.1 |
||||
|
K2O+Na2O (%) |
<4 |
<4 |
<3.5 |
<4 |
>0.5 |
||||
|
TiO2 (%) |
------ |
<0.5 |
<0.1 |
<0.1 |
0.5 |
||||
|
游离铁 (%) |
------ |
<0.1 |
<0.001 |
<0.001 |
------ |
||||
|
吸水率 (%) |
<0.5 |
<0.5 |
<2 |
<3 |
2.0-6.0 |
||||
|
体积密度 (g/cm3) |
2.3-2.4 |
2.3-2.4 |
2.6 |
3.5 |
3.0-3.6 |
||||
|
操作温度(℃) |
>1100 |
>1100 |
1480 |
1760 |
------ |
||||
|
堆积密度 (kg/m3) |
1350 |
1400 |
1500 |
1900 |
2000 |
||||
|
莫氏硬度（级） |
>6.5 |
>7 |
>7 |
>7 |
>7.5 |
||||
|
抗压强度 （KN/颗） |
|||||||||
|
1/4”(6mm) |
>0.5 |
>0.54 |
>0.56 |
>0.44 |
>1 |
||||
|
1/2” (13mm) |
>1.5 |
>1.67 |
>1.56 |
>1.99 |
>3 |
||||
|
3/4” (19mm) |
>4.15 |
>4.21 |
>2.89 |
>3.21 |
>5 |
||||
|
1” (25mm) |
>6.07 |
>6.22 |
>4.89 |
>5.33 |
>8 |
||||
|
1-1/2” (38mm) |
>8.52 |
>8.92 |
>5.33 |
>5.28 |
>8 |
||||
|
2” (50mm) |
>9.7 |
>9.8 |
>6.22 |
>8 |
>15 |
||||
还没找到想要购买的产品吗？尝试免费发布求购信息，让供应商主动找上门！
| 会员服务 ｜ 推广服务 ｜ 帮助中心 ｜ 联系我们 中工科技-填料网 版权所有1999-2025 浙ICP备07502667号-4 客服QQ：189990251  版权所有：杭州中工科技有限公司 法律顾问：京衡律师集团事务所 |
