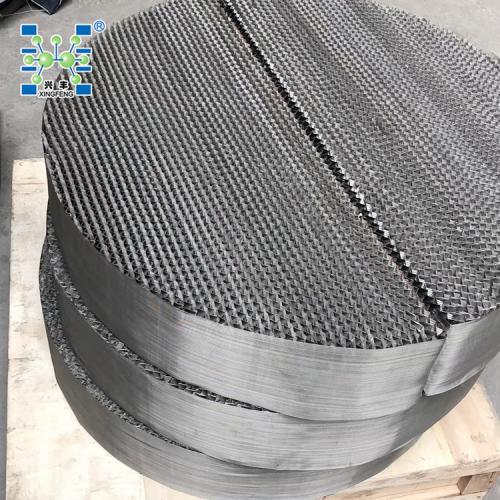

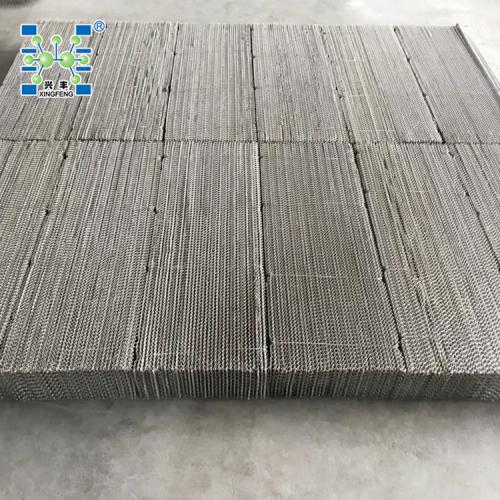

金属丝网波纹填料
金属丝网填料是目前世界各国应用比较广泛的高效填料,它是由若干平行直列的金属波纹网片排列组成的圆盘状填料。它具有比表面积大、孔隙率大、重量轻;气相通路倾角小、有规则、压降低;径向扩散良好、气体接触充分等特点。
性能参数
型号
|
峰高
mm
|
比表面积m2/m3
|
堆积重度Kg/m3
|
倾斜角度
|
空隙率m3/m3
|
每板压力降Pa/n
|
HETP
/mm
|
理论板数m-1
|
F因子m/s(Kg/m3)0.5
|
分段高度m
|
250(AX)
|
12
|
250
|
125
|
30°
|
95
|
10-40
|
100
|
2.5-3
|
2.5-3.5
|
5
|
500(BX)
|
6.5
|
500
|
250
|
30°
|
90
|
40
|
200
|
4-5
|
2.0-2.4
|
3-4
|
700(CY)
|
4.5
|
700
|
350
|
45°
|
85
|
67
|
400-333
|
8-10
|
1.5-2.0
|
5
|
优点
金属丝网填料是目前世界各国应用比较广泛的高效填料,其主要优点是:
● 理论板数高,通量大,压力降低;
● 负荷性能好,理论板数随气体负荷的降低而增加,几乎没有低负荷极限;
● 操作弹性大;
● 放大效应不明易;
● 能够满足精密、大型、高真空精馏装置的要求。为难分离物系、热敏性物系及高纯度产品的精馏分离提供了有利的条件。
应用
● AX-250:生产强度大、理论板数较少的精密精馏;
● BX-500:热敏性、难分离特系的真空精馏,尤其是压力小于7KPa的真空精馏。
● CY-700:同位素混合物、同分异构混合物的分离。
