[新品] 波纹板填料(0.15板厚,250Y,316L)

波纹板填料
供应商参考报价:¥4500
  供应商信息
· 安平县万鼎石化设备制造有限公司 [河北省] 加为商业伙伴
  发送站内消息
联系人: 白雪东
所在城市: 河北省 安平县
联系我们 更多产品 进入商铺

详细信息

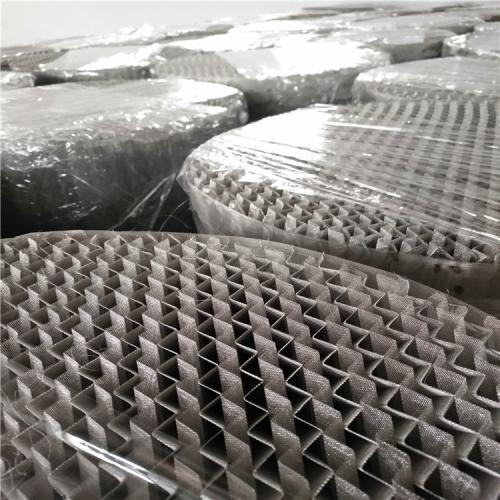

金属不锈钢孔板波纹填料

1、产品介绍:

金属孔板波纹填料采用不锈钢带304 316 316L 321等几种材质根据工况条件选用加工而成。一般片厚为0.15-0.20mm,经冲床冲压成具有波峰和波谷的波纹状填料,板上冲有φ4mm小孔及若干长约5mm的细缝,加强了湿润性能并可能形成双向渗透,开孔率约9-12%,其穿孔的板片表面有特殊纹理,以提高有效传质面积。

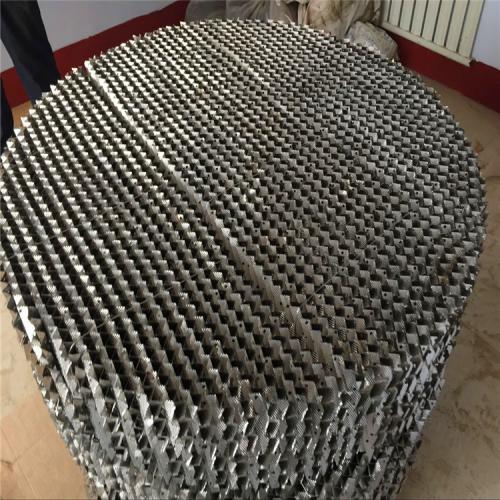

金属不锈钢孔板波纹填料波纹顶角约900,波纹形成的通道与垂直方向成450或300角度。相邻两波纹片流道成900,上下两盘波纹填料旋转900叠放,在直径较小用法兰连接的塔内,波纹填料做成一个个整的圆盘,直径略小于塔的内径。在直径较大的塔内,每盘波纹填料分成数块,通过人孔放入塔内,在塔内拉拼成一个个完整的圆盘,上下两盘填料的波纹片旋转900安装,使流体在塔内充分混合。这样均匀地分布了汽液流体的分布性能。产品不仅空隙率高,比表面积大,而且具有耐压强度高,抗热冲击性能好,使用温度高等优点. 其分离能力类似于丝网波纹填料,但抗堵能力比波纹填料强。

2、特性参数:

金属不锈钢孔板波纹填料是由若干波纹平行且垂直排列的金属波纹片组成,波纹片上开有小孔(或根据需要不开孔),

特性参数

型号

比表面积m2/m3

堆积比重kg/m3

空隙率%

倾斜角

压力降Pa/plate

理论板数piece/m

125Y

125

100

98

45°

200

1~1.2

200Y

200

120~150

98



260

1.2~2

250Y

250

180-200

97

45°

300

2~2.5

350Y

350

280

94

45°

350

3.5~4

500Y

500

360

92

45°

400

4~4.5

125X

125

100

98

30°

140

0.8~0.9

250X

250

200

97

30°

180

1.6~2

350X

350

280

94

30°

230

2.3~2.8

500X

500

360

92

30°

280

2.8~3.2

产品执行标准

不锈钢孔板波纹填料 HG/T  21559.2-2005
