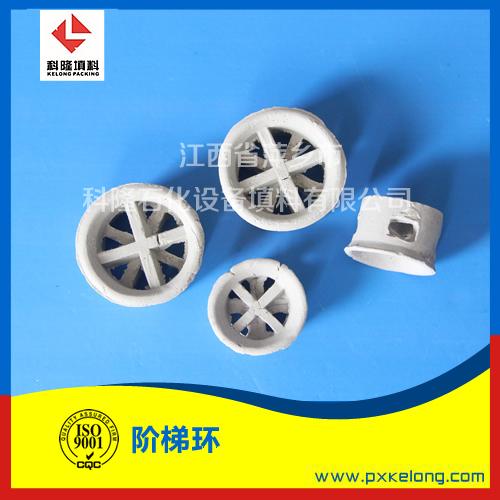

陶瓷阶梯环吸收了陶瓷拉西环的特点,而对鲍尔环的改进,环的高径比为1:2,并在一端增加了锥形翻边,减少了气体通过床层的阻力,并增大了通量,填料强度较高,由于其结构特点,使气液分布均匀,增加了气液接触面积而提高了传质效率。
陶瓷阶梯环也改变了拉西环填料的环高与直径相等的习惯,降低了环的高度,减薄了材质的厚度,并在阶梯环的一侧端增加了翻边。由于阶梯环填料的一侧端增加了翻边,不但可以增加填料环的机械强度,而且由于破坏了填料结构的对称性,因而增加了填料投放时的定向几率。又由于翻边的影响,使得填料在堆积时填料环隙之间的接触由此线性接触为主变为以点接触为主。这样,不但增加了填料颗粒之间的空隙,减少了气体穿过填料层的阻力,而且这些接触点还可以为液体沿填料表面流动的汇聚分散点,从而促进了液膜的表面更新,有利于填料传质效率的提高。
因此,陶瓷阶梯环填料的性能较陶瓷鲍尔环又有了进一步的提高。陶瓷阶梯环具有优异的耐酸耐热性能,能耐除以外的各种无机酸、有机酸及有机溶剂腐蚀,可在各种高温场合使用,应用范围十分广泛,可用于化工、冶金、煤气、环保等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔等。
短阶梯环也是一种阶梯环,高径比为1:3,成为短环填料,由于其高径经的进一步减小,使填料的内表面利用得更加充分。并在环的一端增加了锥型翻边,这样,不仅破坏了填料结构的轴对称,使其变成以点接触为主,而且这些接触点还可以成为液体沿填料表面流动汇聚分散点,可以促进液膜的表面更新,有利于填料传质效率提高。塑料短阶梯环填料具有重心低,在随机乱堆过程中具有一定程度规则排列的特点,因而阻力小、能量大,性能优良。。由于结构上的优化,使短阶梯环填料的压降较同样尺寸的阶梯环填料降低了29%~36%。我公司生产的塑料短阶梯环填料产品主要材质有聚丙烯、氯化聚氯乙烯、聚氯乙烯、玻纤增强聚丙烯等。
陶瓷阶梯环技术参数:
陶瓷阶梯环
|
Φ25
|
25×15×3
|
210
|
73
|
650
|
72000
|
540
|
Φ38
|
38×23×4
|
153
|
74
|
630
|
21600
|
378
|
Φ50
|
50×30×5
|
102
|
76
|
580
|
9100
|
232
|
Φ76
|
76×46×9
|
75
|
78
|
530
|
2500
|
158
|
我厂可按客户需求生产各种材质产品,并提供设计、制造、指导安装一条龙服务。
