1、产品介绍：

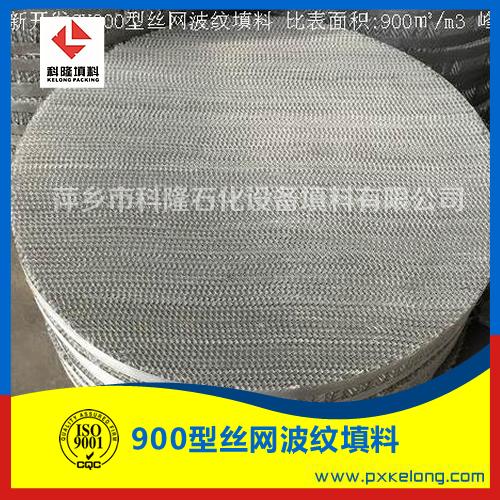

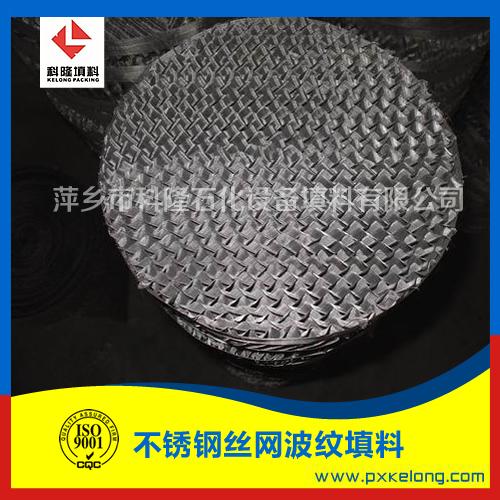

金属丝网波纹填料单元由不锈钢丝网波纹片组装而成.填料在塔呐构成均匀的几何图形排列,规定了汽液流路,改善了沟流及壁流现象.由于丝网独具的毛细作用，又使表面积有更为有效的润湿性能，有低的压降和少的持液量,因此具有很高的分离效率。特别适用于难分离物系及热敏性物系。广泛应用于石油化工（如炼油厂催化裂化提馏段）、化肥、天然气、生物化工、环境工程等广大领域。塔设备直径达6米，分离性能高于金属孔板波纹填料。可适于400℃的操作温度，对低温操作其温度无限制.
2、填料特性参数
金属丝网波纹填料特性参数
|
填料型号
|
材料
|
峰高
h
|
波距
mm
|
比表面积
M2/m3
|
倾斜角度
|
空隙率
%
|
F因子
m/s
[Kg/m3]0.5
|
理论
板数
no/m
|
压力降
Pa
|
|
AX
|
不锈钢网
|
12-15
|
22-24
|
256
|
30
|
95
|
2.5-3.5
|
5
|
10-40
|
|
CY
|
4.3
|
5
|
700
|
45?
|
87-90
|
1.3-2.4
|
6-9
|
67
|
|
BX
|
6.3
|
7.3
|
500
|
30?
|
95
|
2-2.4
|
4-5
|
40
|
|
CY
|
黄铜网
|
4.3
|
5
|
700
|
45?
|
87-90
|
1.3-2.4
|
6-9
|
67
|
|
BX
|
6.3
|
7.3
|
500
|
30?
|
95
|
2-2.4
|
4-5
|
40
|
|
CY
|
铁丝网
|
4.3
|
5
|
700
|
45?
|
87-90
|
1.3-2.4
|
6-9
|
67
|
|
BX
|
6.3
|
7.3
|
500
|
30?
|
95
|
2-2.4
|
4 -5
|
40
|
|
丝径:0.125mm
|
目数：60目 80目 100目
|
|
产品执行标准
|
HG/T21559.3-2005 不锈钢丝网波纹填料
|
3、主要特点 金属丝网波纹填料主要特点一是比表面积、孔隙率高、重量轻，填料效率高；二是气相通路倾角小，有规则的气相通路，压力损失小，填料压降低；三是径向扩散良好汽液接触充分。
4、应用 :
金属丝网波纹填料适用于多种精密分离、精细分离、高纯分离、深冷分离、空气分离等场合。每米填料层可提供3-12块不等的工程理论板数，使塔高得到大幅降低。如对乙醇的分离：：将原来5米的瓷环填料换成金属不锈钢丝网波纹填料，用同样原料就能分离出甲醇含量为0.05%食用酒精。产量提高了2倍，还生产出光学纯酒精，塔效率达每米8块理论级，相当于瓷环填料的2.5倍。还有在分离甲醛、精制环烷乙烷、异丙醇提取及脱水工艺、合成脂肪酸分离、醋酸乙酯分离、苯酚精制等装置中均取得良好效果。
5、包装
金属丝网波纹填料的包装方法根据产品规格大小及产品型号等选择，一般采用花格木箱、纸箱或加厚牛皮纸进行包装。具体包装方法视供需双方根据实际情况按协议进行。
我厂可按客户需求生产各种产品，并提供设计、制造、指导安装一条龙服务。
详情请来电咨询销售部。联系电话：15807994287/0799-6685657
