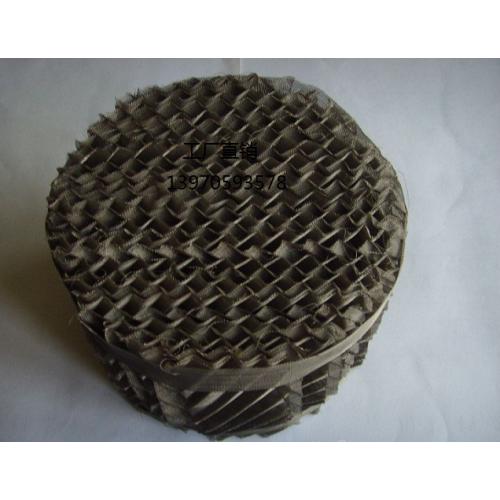

金属孔板波纹填料（即金属规整波纹填料、不锈钢孔板波纹填料或称金属波纹填料）是在金属薄板孔面打孔、轧制小纹、大波纹***后组装而成，具有阻力小，气液分布均匀，效率高，通量大，放大效应不明显等特点，应用于负压常压和加压操作。
金属孔板波纹规整填料的主要特点是直接将不锈钢金属板经冲切拉伸成较小尺寸的菱形网孔板，而后经冲压成波纹片，进而组装成填料盘。它综合了金属丝网波纹填料和金属板波纹填料的性能优势，是一种既具有较高效率，又有较低价格的新型填料。由于比表面积大，它效率较高。规则的菱形网易为液膜覆盖，凹凸不平的表面强化了液膜湍动、混合及表面更新。
加工填料的塔径范围为φ150mm～12000mm以上。它是一种在塔内按均匀几何图形排布，整齐堆砌的填料。它规定了气液流路，改善了沟流和壁流现象，压降可以很小，同时却提供更多的比表面积，在同等容积中可以达到更高的传质、传热效果.还由于结构的均匀、规则、对称性，在与散装填料具有相同的比表面积时，金属孔板波纹填料的空隙率更大，具有更大的通量，综合处理能力比板式塔和散装填料塔大得多，因此以金属孔板波纹为代表的各种通用型规整填料在工业中得到应用。用金属孔板波纹填料改造板式塔效果尤为明显。通过精心设计、制造、安装和认真操作等，可以做到工业放大效应不明显。由于规整填料具有压降低、通量大、分离效率高等优点，在精细化工、香料工业、炼油、化肥、石油化工等领域的众多塔器内得到广泛应用。如在原油油水、油气、油水汽二相或三相分离器中使用效果良好，获得用户的一致好评。
特性参数
|
型号 |
比表面积m2/m3 |
堆积比重kg/m3 |
空隙率% |
倾斜角 |
压力降Pa/plate |
理论板数piece/m |
|
125Y |
125 |
100 |
98 |
45° |
200 |
1～1.2 |
|
200Y |
200 |
120~150 |
98 |
45° |
260 |
1.2~2 |
|
250Y |
250 |
180-200 |
97 |
45° |
300 |
2～2.5 |
|
350Y |
350 |
280 |
94 |
45° |
350 |
3.5～4 |
|
500Y |
500 |
360 |
92 |
45° |
400 |
4～4.5 |
|
125X |
125 |
100 |
98 |
30° |
140 |
0.8～0.9 |
|
250X |
250 |
200 |
97 |
30° |
180 |
1.6～2 |
|
350X |
350 |
280 |
94 |
30° |
230 |
2.3～2.8 |
|
500X |
500 |
360 |
92 |
30° |
280 |
2.8～3.2 |
|
产品执行标准 |
不锈钢孔板波纹填料 HG/T 21559.2-2005 |
|||||
