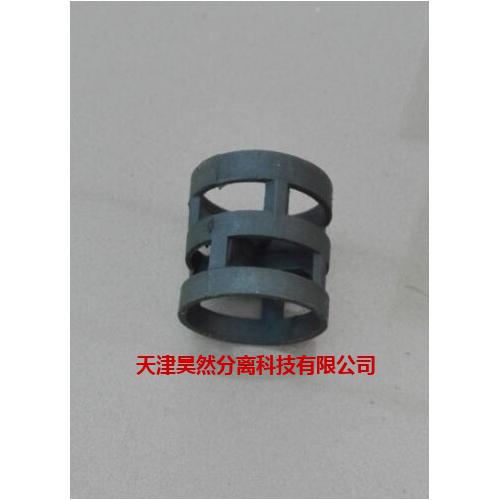

新型耐腐耐温树脂鲍尔环
鲍尔环简介:
鲍尔环是一种常用的散堆填料。其环外径等于高度,环壁上开出长方形小窗,小窗叶片在环中心相搭,上下面层窗位置相互交搭而成。由于环壁开孔使得气、液体的分布性能得到较大的改善,充分利用了环的内表面。
鲍尔环特性:
通量大、阻力小、分离效率高、耐腐蚀、操作弹性大
在拉西环的基础上设计而成,在相同的降压下,处理量比拉西环大50%以上
新型材质:
新型高性能热塑性树脂,代号TJHR,为一种结晶性的聚合物。它具有机械强度高、耐高温、耐化学药品性、难燃、热稳定性好等优点。此材质突出性能有:良好的耐热性能,可在180~190℃温度范围内长期使用,变形温点200℃,***高耐温点220℃;耐腐蚀性接近四氟乙烯,除浓硫酸、浓硝酸、王水、过氧化氢及次氯酸钠以外,其他酸性物料对其无任何腐蚀作用;抗化学性仅次于聚四氟乙烯。
P-Rings
|
#25
|
#38
|
#50
|
#76
|
尺寸
|
mm
|
25
|
38
|
50
|
76
|
外径×高×厚
|
mm
|
25×25×1.5
|
38×38×2.0
|
50×50×2.0
|
76×76×3.0
|
堆积个数
|
n/m3
|
53500
|
15800
|
6500
|
1830
|
比表面积
|
m2/m3
|
219
|
129
|
112
|
71
|
空隙率
|
m3/m3
|
0.93
|
0.960
|
0.960
|
0.961
|
干填料因子
|
m-1
|
255
|
165
|
124
|
80
|
TJHR型系列鲍尔环与其他材质填料优劣比较:
劣势:
1、此材质填料加工难度高,因为它具有变形温度高的特点,故熔点很高,流动性很差,制作成型较为困难;
2、跟其他PP,PVC等通用塑料相比,它的原料成本很高;
3、跟一般金属填料相比,它的价位略高;
4、原料采购周期长,不是通用材料。
优点:
耐温高,耐腐蚀好,基本可耐所有有机溶剂,一定条件下可以取代聚四氟乙烯,316L,317L,2205,904L,钛材,哈氏合金等材质。
1、 较聚四氟乙烯:聚四氟乙烯填料厚度基本为4mm以上,故同等容积下四氟鲍尔环比表面积就会减少,效率下降,阻力较大,而同等TJHR型材质鲍尔环厚度仅为1.5mm~2mm;在160℃下,聚四氟乙烯开始受热变型,而TJHR材质在220℃才开始受热略有弹性(亲自实验结果),240℃才开始变型;造价:同等型号填料,TJHR材质鲍尔环比聚四氟乙烯填料(***次再生料)便宜,例如目前再生料四氟鲍尔环50#单价为26000~28000元/M3,TJHR型鲍尔环50#单价为20000~22000元/M3。
2、 较316L/317L:比316L/317L耐酸耐腐蚀,使用年限较长。
3、 较904L/钛材/哈氏合金等:耐腐蚀,使用年限较长;价格便宜,同等填料下,钛材造价是TJHR两倍以上,哈氏合金是TJHR的五倍以上。
4、 较陶瓷填料:不容易碎,检修时,填料仍然保持其完整性,可以N次重复再利用,压降比陶瓷低。
适用环境举例:
物料复杂,含酸含腐蚀的有机溶剂,物料很脏易结垢聚合,精馏温度为100℃以上。这种工况下,塑料/四氟填料不耐温,金属填料不耐腐蚀(需要定期更换),陶瓷填料检修易碎效率低且降压大,以上材质填料基本不可使用,而TJHR型材质鲍尔环填料可以很好的解决以上问题。
