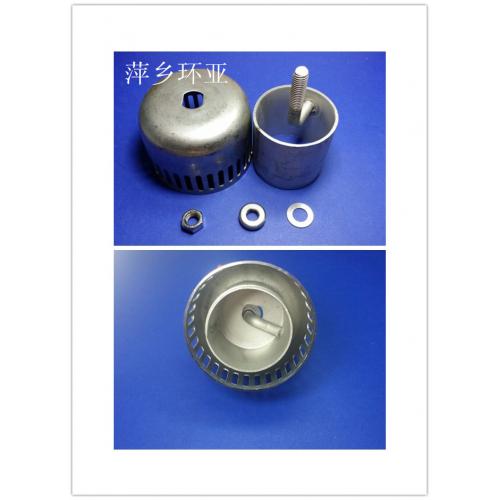

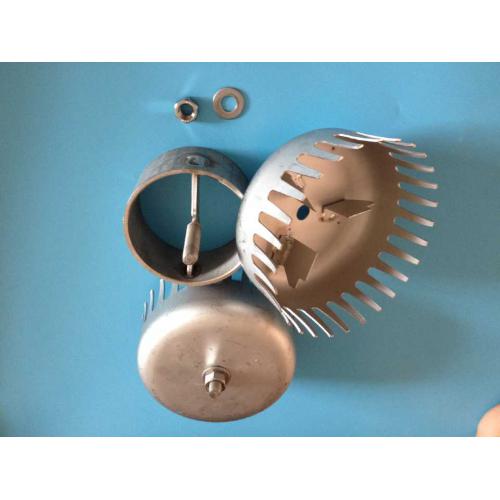

名称  Ⅰ类(A3F) Ⅱ类(1Cr18Ni9Ti)

公称直径Dg 80 100 150 80 100 150
泡帽外径×壁厚D1×S1 80×2 100×3 158×3 80×1.5 100×1.5 158×1.5
泡帽顶部外径D3 aaa aaa 152 aaa aaa 152
升气管外径×壁厚D2×S2 57×3.5 70×4 108×4 57×2.75 70×3 108×4
总高度H1 95 105 107 95 105 107
升气管高度H2 57 62 64 57 62 64
泡帽高度H3 65 75 73 65 75 73
泡帽顶到齿缝H4
高  度  1 40 45 aaaa 40 45 aaaa
2 35 42 aaaa 35 42 aaaa
3 30 38 aaaa 30 38 aaaa
支架至泡帽底端高度H5 aaa aaa 45 aaa aaa 45
齿缝高度h 1 20 25 35 20 25 35
2 25 28 aa 25 28 aa
3 30 32 aa 30 32 aa
齿缝宽度b1 4 5 R4/13.5 4 5 R4/13.5
齿缝数目n 30 32 28 30 32 28
齿缝节距f 8.35 9.84 17.7 8.35 9.84 17.7
