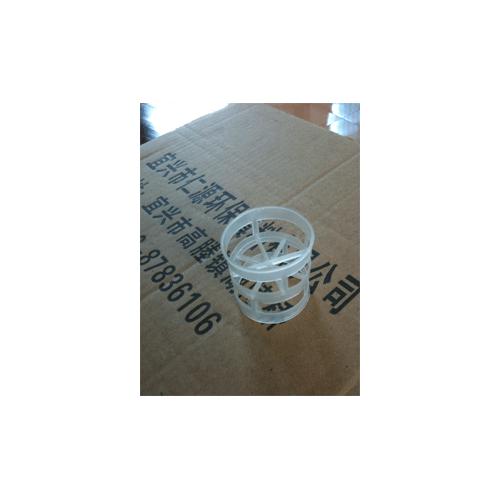

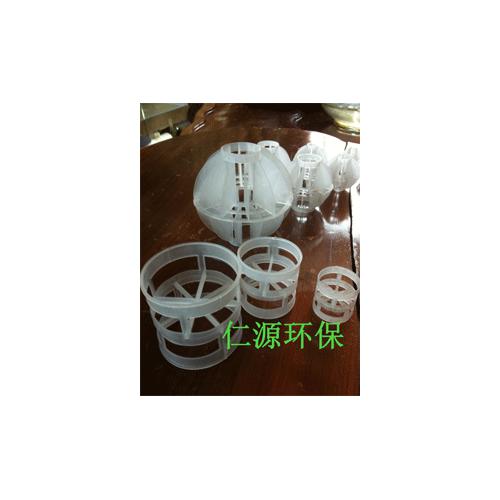

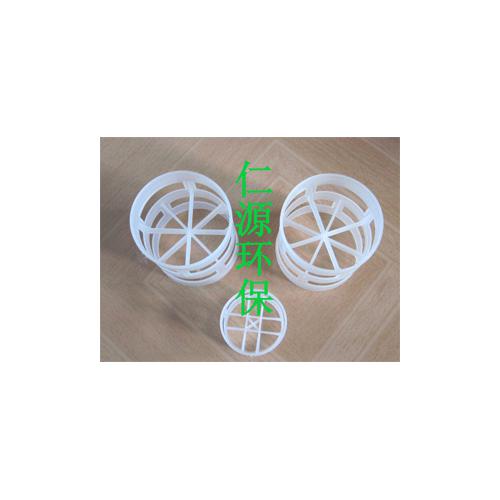

鲍尔环填料是一种新型填料,是针对拉西环的一些主要缺点加以改进而出现的,鲍尔环填料是在普通拉西环的壁上开八层长方形小窗,小窗叶片在环中心相搭,上下面层窗位置相互交搭而成。
鲍尔环它与拉西环填料的主要区别是在于在侧壁上开有长方形窗孔,窗孔的窗叶弯入环心,鲍尔环填料由于环壁开孔使得气、液体的分布性能较拉西环得到较大的改善,尤其是环的内表面积能够得以充分利用。
产品特点:
鲍尔环填料具有通量大、阻力小、分离效率高及操作弹性大等优点,在相同的降压下,处理量可较拉西环大50%以上。在同样处理量时,降压可降低一半,传质效率可提高20%左右。与拉西环比较,这种填料具有生产能力大、阻力强、操作弹性大等特点,在一般情况下同样压降时处理可比拉西环大50%-100%,同样处理时压降比拉西环小50%-70%,塔高也有降压,采用鲍尔环可以比拉西环节约20%-40%填料容积。
适用范围:适用于二氧化碳脱气塔、臭氧接触反应塔等作为接触填料及其它反应塔。
产品技术指标(聚丙烯)
规格
|
外径×高
|
比表面积平方/立方
|
孔隙率
|
堆积个数
/立方
|
堆积重量
公斤/立方
|
Φ25
|
25*25
|
155
|
0.87
|
53500
|
86.3
|
Φ38
|
38*38
|
112
|
0.89
|
15800
|
63.5
|
Φ50
|
50*50
|
73.2
|
0.901
|
6500
|
46.3
|
鲍尔环在拉西环上作大改进,虽然环外径也是等于高度,但环壁上开出两排带有内伸舌片的窗,每层窗孔有5个舌片。这种结构改善了气液分布,充分利用了环的内表面。与拉西环相比,处理量可大50%以上,而压降低一半;一般由金属,塑料或陶瓷做成。
