静态管道混合器又称管式混合器,在给排水、污水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效。对提高水处理效果,节省能源,具有重大的经济意义。
那么今日我们探讨的主题就是:静态管道混合器管的设计参数与型号选型

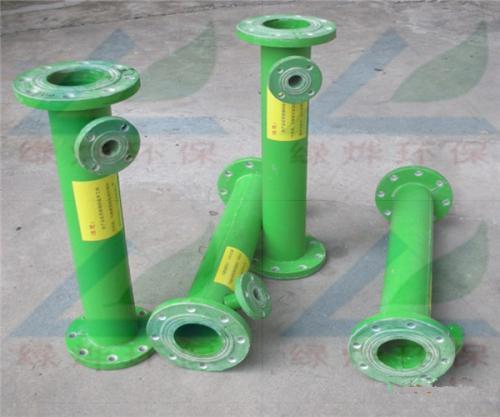

静态管道混合器材质有:玻璃钢、碳钢,304不锈钢三种,按内部结构可分为SK型和SD型。一般为三节组成(也可根据混合介质的性能增加节数)。每节混合器有一个180°扭曲的固定螺旋叶片,分左旋和右旋两种。相邻两节中的螺旋叶片旋转方向相反,并相错90°。为便于安装螺旋叶片,筒体做成两个半圆形,两端均用法兰连接,筒体缝隙之间用环氧树脂粘合,保证其密封要求。混合器的螺旋叶片不动,仅是被混合的物料或介质的运动,流体通过它除产生降压外,它不用外部能源。主要是流动分割、径向混合、反向旋转,两种介质不断激烈掺混扩散,达到混合目的。
静态管道混合器的设计参数:
1、管式混合器管径按经济流速进行选择,一般按0.9~1.2m/s计算,管径大于500mm的***大流速可达1.5m/s。有条件时,将管径放大50~100mm,可以减少水头损失。
2、管式混合器节数基本组合按三节考虑,水头损失约0.4~0.6m,也可根据混合介质的情况增减节数。
3、混合器管内水压按1.0kg/cm2考虑,也可根据实际压力进行设备加工。
静态管道混合器的型号选型,建议客户根据实际情况,建设与流量要求进行选型,具体规格参数可参考如下表:
型号
|
直径(DN/㎜)
|
管外径㎜
|
法兰盘外径㎜
|
长度㎜
|
重量kg
|
加药口DN㎜
|
流速m/s
|
流量m3/h
|
总压力损失
|
GHQ-50
|
60
|
165
|
390
|
390
|
4
|
25
|
<1
|
6.84
|
|
GHQ-65
|
75
|
185
|
450
|
600
|
5
|
25
|
<1
|
11.88
|
|
GHQ-80
|
90
|
200
|
498
|
650
|
7
|
25
|
<1
|
18
|
|
GHQ-100
|
110
|
220
|
570
|
700
|
8.5
|
25
|
<1
|
28.08
|
|
GHQ-125
|
140
|
250
|
700
|
850
|
12
|
25
|
<1
|
43.92
|
|
GHQ-150
|
162
|
285
|
780
|
1000
|
15
|
25
|
<1
|
63.36
|
|
GHQ-200
|
212
|
340
|
1020
|
1050
|
23
|
25
|
<1
|
108
|
0.076
|
GHQ-250
|
264
|
395
|
1200
|
1100
|
34
|
25
|
<1
|
180
|
0.079
|
GHQ-300
|
314
|
445
|
1380
|
1380
|
44
|
25
|
<1
|
262.8
|
0.076
|
GHQ-350
|
366
|
505
|
1500
|
1500
|
60
|
25
|
<1
|
360
|
0.4
|
GHQ-400
|
